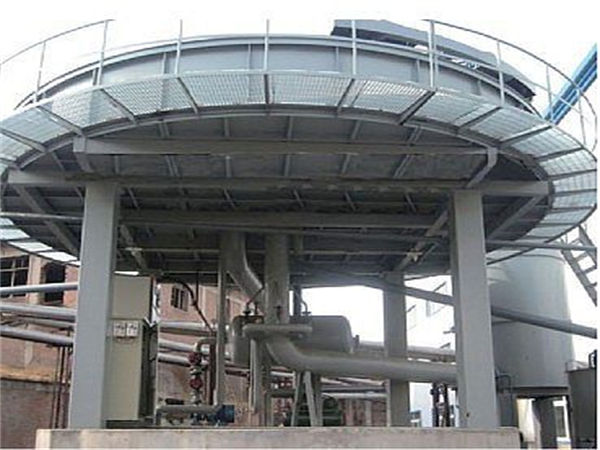

高效層氣浮設備主機結構原理
　　高效淺層氣浮設備主機是指氣浮設備中的分離部分，其中包括池體，浮渣，收集裝置，靜止圈，溢流調節裝置，行走架，旋轉進水管，旋轉布水結構等。
　　主機的旋轉部分包括進口、出口和污泥去除機構，這部分和螺旋浮渣斗以和進水速度一致的速度沿池旋轉。
   原水從池中心的旋轉進水管進入，通過旋轉部分水管布水，布水管的移動速度和進水流速相同，這樣就產生了“零速度”，這一原理的應用是本設備的關鍵。這樣進水就不會對池水產生擾動，使得顆粒的懸浮和沉降在一種相對靜止的環境下進行，從而縮短了停留時間。
　　浮渣收集裝置中的螺旋渣斗具有自轉和公轉兩個運動，自轉撇走液面上的浮渣，公轉使得渣斗能夠覆蓋整個液面。
   清水由集水管排出，集水管與隔離圈連接并與其一起旋轉，集水管與布水管之間由旋轉布水機構隔開，這樣原水的氣浮分離時間就是中央旋轉部分的回轉周期。
   安裝在移動的旋轉布水機構上的刮板將池底和池壁上的污泥刮集到泥斗中定期排放。
   行走部分和浮渣收集裝置的移動分別有各面的調速電機驅動、中心集電環供電。
　　性能特點
　　利用零速原理—水從池中心進水、布水管順時針旋轉，水從管內反向噴出，這樣水相對池壁速度接近零速，使得水中的顆粒在靜態下上浮或沉降。
　　利用淺池理論—水深一般為650mm；上浮路徑短，阻力小，速度快。
　　利用溶氣理論—采用壓力較高的溶氣管，單位融氣內容器量較高，氣浮效果更好。
　　先進的撇渣斗—螺旋渣斗撇渣攪動小，效果好
　　先進的出水管—出水管旋轉，清水隨時排出。
　　刮泥板的設置—使得下沉的污泥隨時排出。
　　應用范圍
　　該設備以先進的設計、優良的性能，可廣泛應用于造紙、華工、皮革、制藥、鋼鐵、煉油、船舶電力、紡織、食品、啤酒、市政、印染、淀粉等行業是傳統氣浮設備的替代產品。
